ARTIFACT WI/Fiesta Image White Pixel

SYSTEM: 1.5T Signa Twin Excite II (Software Version 11.0M4)

PROBLÉMA/TÜNET

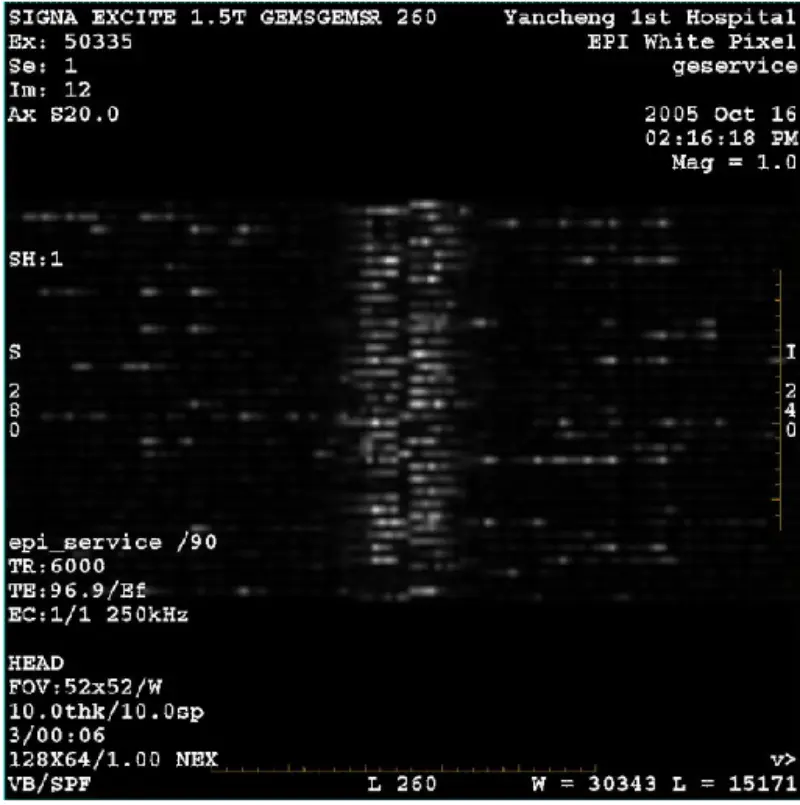

DWI (zoom mód és teljes mód) és fiesta (zoom mód és teljes mód) kép látható hálós vagy kordbársony műtermékekkel, függetlenül attól, hogy testtekercset vagy fejtekercset használ, más rutinkép normálisnak tűnik

HIBAELHÁRÍTÁSI ELŐZMÉNY/TIPP

1. Super conduct Shim check, result is all pass.

2. Remove patient bridge, no found any coin and other metal.

3. Végezze el a grafidy-kalibrálást minden kifejezésnél zölden.

4. Futtassa a Zoom-ot és a teljes BACC-t.

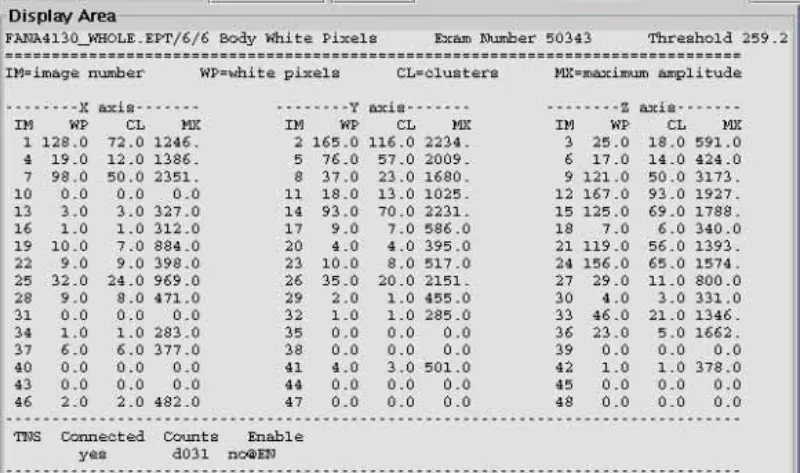

5. Run Zoom and whole EPT. Result is that white pixel severe and other items pass

including head and body. Phase dither B0 value is in spec.

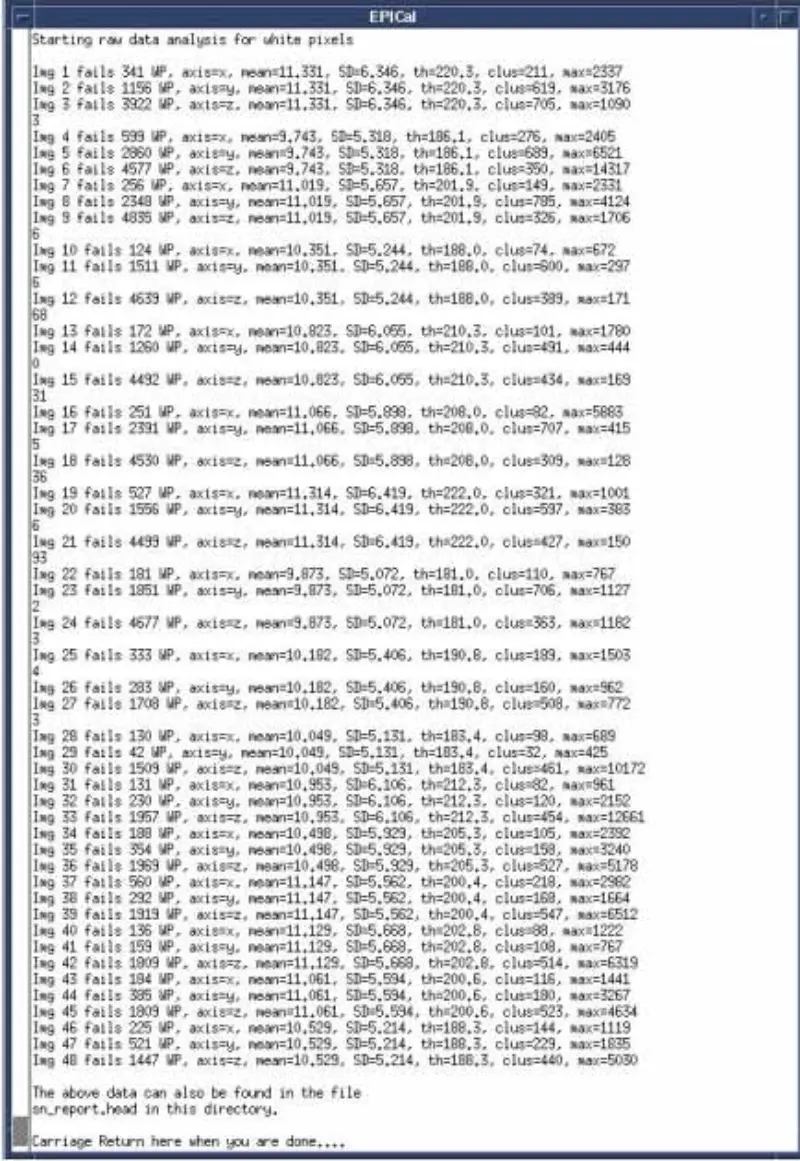

6. Futtassa le a fehér pixel tesztet, minden sikertelen.

7. Run SPT all pass. Especially all gradient stability tests pass.

8. Emulate and inspect environment items around magnet , including fan, speaker, injector, cold head and so on.

9. Disable Temp sensor, SRI, PAC and table, problem still.

10. Válassza le a vevőkábelt a rendszerszekrény I/F-ről (J2 test és J5 fej), adjon hozzá 50 ohmos lezárót és egyenáramú blokkot a rendszerszekrény csatlakozójához. EPT fehér pixel fej és test szkennelés. az eredmény passzol. Erősítse meg, hogy a probléma nincs a rendszerszekrényben. Csatlakozzon újra. Fogadókábel a rendszerszekrény I/F-nél

11. Válassza le az X, Y és Z Gradient Drive száloptikát a GP kártyáról, az EPT fehér pixelfejről és a test letapogatásáról. az eredmény passzol. Azt jelzi, hogy a fehér pixelt a gradiens indukálja. Láttuk, hogy a fehér pixel nem csak egy tengelyen van jelen. Ezután cserélje ki az SGA PS, GP kártyát, de a probléma továbbra is fennáll. Csatlakoztassa újra az X,Y,Z gradiens meghajtó száloptikát.

12. Tiltsa le a DD/TR-t az SSM-nél. Válassza le a DD-kábelt a tollfalról (J72, J73, J74, J75, J75), az EPT fehér pixelfej- és testszkennelésről. az eredmény az, hogy a fejpassz és a test megbukott. A testtekercs nincs hangolva, ezért a testtekercs elnyeli a jelet. Ezért a fej és a test meghibásodott. A levonás ellenőrzéséhez csatlakoztassa a hosszabbító kábelt a fejtekercshez, és helyezze a fejtekercset a mágnes furatán kívülre, a pásztázófej fehér pixelét. Valójában az eredmény a fej meghibásodása. Csak az egyik DD-kábelt csatlakoztassa újra a tollfalhoz, az EPT fehér pixelfejhez és a testbeolvasáshoz. Az eredmény az, hogy minden nem sikerült. Győződjön meg arról, hogy nem a DD-kártya és az elosztókártya az oka.

13. Csatlakoztassa újra a DD-kábeleket a tollfalhoz. Csatlakoztassa le a Body and Head T/R Bias BNC kábelt az SSM.EPT fehér pixel fej és test szkennelésekor. Az eredmény az, hogy minden nem sikerült. Csatlakoztassa újra a testet és a fejet eltávolítva. Válassza le a fej és a test kimeneti kábelét az SRFDII.EPT fehér pixelszkennelésnél. Az eredmény az, hogy minden nem sikerült. Megerősítette, hogy a probléma nem az SRFDII AMP-ben és az SSM-ben van.

14. Válassza le az I és Q kábeleket a hibridnél. Futtassa a fej EPT fehér pixel szkennelését. Az eredmény nem sikerült. Gyanús hibrid. Cserélje ki a hibridet. De probléma továbbra is.

15. Remove the front cover of magnet. Inspect the RF shield ground cable and Temp sensor cable. The cable is OK.

16. Remove Body RF coil from TRM. Run head EPT white pixel scan, result failed.

17. Távolítsa el az RF árnyékolást a TRM-ről. Futtassa az EPT fehér képpontok letapogatását az RF árnyékolással. Az eredmény nem sikerült. Cserélje ki az RF pajzsot, és futtassa az EPT fehér képpontok letapogatását. Még mindig probléma.

ALAKOK/MEGOLDÁS

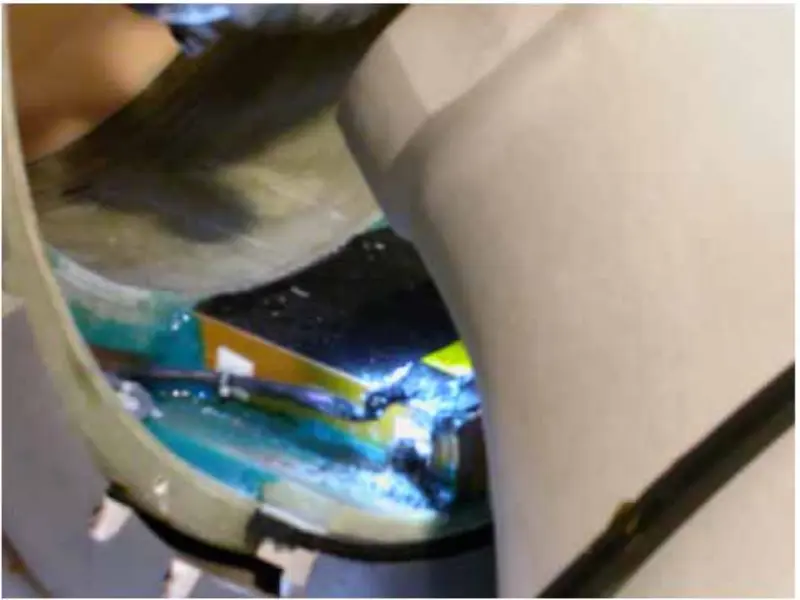

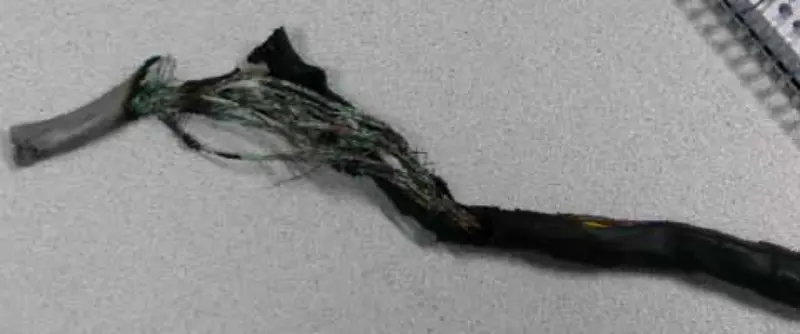

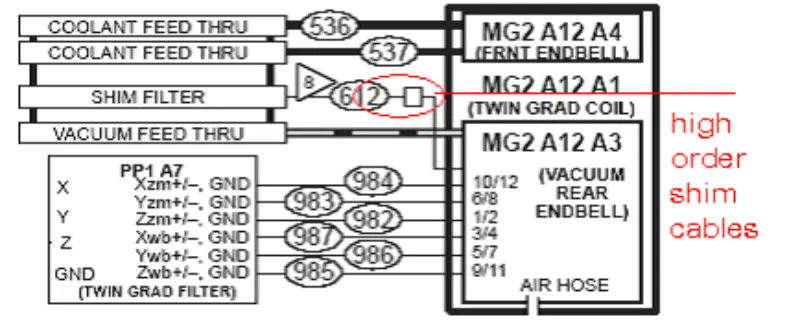

A fenti műveletek és elemzések alapján arra a következtetésre jutottunk, hogy a problémát a gradiens tekercs okozza. Tehát eltávolítjuk a mágnes elülső és hátsó fedelét, ellenőrizzük és meghúzzuk a gradiens tekercshez kapcsolódó csavarokat. A mágnes hátsó burkolatának eltávolítása után azt tapasztaljuk, hogy a nagyrendű alátétkábel feketévé égett.

Mivel ezen az oldalon nincs nagy rendelési alátét opció, ezért elvágjuk a magas fokú alátétkábelt. A kábeleket külön-külön hámozzuk le, és a szigetelt ragasztószalag segítségével mindegyik kábelt lekötjük. Állítson vissza mindent, futtassa az EPT fehér pixelszkennelést. Minden átmegy. A helyi javítás után a rendszer rendben van. A DWI és a Fiesta képen nincs fehér pixel, mint korábban.

A kiváló minőségű kábeleknek gyárilag meg kell sérülniük. A sérült kábelek egymáshoz tapadtak, és sok legkisebb kört alkottak. A DWI letapogatás futtatásakor a kör sokkal több hőt indukált, mint bármely más vizsgálat. Tehát a kábelek napról napra égtek, és befolyásolják a DWI-keresést. Tény, hogy a nap folyamán a hatás egyre súlyosabb.
