GE Mega Switch MRI az SV 1.5T telepítéséhez, teszteléséhez és értékesítés utáni támogatásához

Tisztelt Vásárló, amikor ezt a terméket megkapjaGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  kérjük, tekintse meg a rajzokat a helyes csatlakoztatáshoz.

Az alapvető jelelosztó és -vezérlő modulként a Mega Switch többportos integrációt, nagy sávszélességű jelfeldolgozást és moduláris felépítést kínál. Támogatja az A/B port kéttekercses csatornáinak párhuzamos működését, lehetővé téve olyan funkciókat, mint az MC előfeszítés beállítása, a MUX jel kapcsolása és az RF jel adásvétele. A rendszer állapotát valós időben figyeli a LED kijelzők és az SRI kommunikáció.

A Mega Switch interfészek négy funkcionális csoportba sorolhatók:

1.Tekercs port interfészek

2.A port (J18, J21): MC előfeszítést, előerősítő teljesítményt és MUX vezérlőjeleket küld a tekercsnek; fogadja a tekercsazonosítót, a TX engedélyező jelet és a 8 csatornás RF jelet.

B port (J17, J22): Ugyanazokat a funkciókat látja el, mint az A port az 1-es port B tekercsénél.

3.Külső modul interfészek

4.DM-Lite interakció (J11, J5): lekéri az MC előfeszítést, a vezérlőjeleket és az AUX tápellátást

1. Tápegység (J102-1, J102-2): DC tápellátást kap a szabályozó dobozból

5.RRX kommunikációs interfészek

6. Jelátvitel (J1): 8 csatornás 16 MHz-es RF jeleket küld az RRX-nek

Vezérlőjelek (J2, J107): R1 vezérlő és R1 villogó jeleket fogad az RRX-ről

Tápellátás és vezérlés (J108): Tápellátást, TNS-vezérlést és órajeleket továbbít az RRX-re

7. Állapotfigyelő és kommunikációs interfészek

8.LED jelzés (J15): Az LPCA tekercsazonosító LED-kijelzőihez csatlakozik

SRI kommunikáció (J20): Lehetővé teszi az adatcserét SRI külső jelbemenetekkel (J100, J103-J106): RF jelek vétele a Body Preamp-tól, loopback jelek az Excitertől, zajjelek a TNS antennától, LO jelek és 80 MHz-es órajel az Excitertől

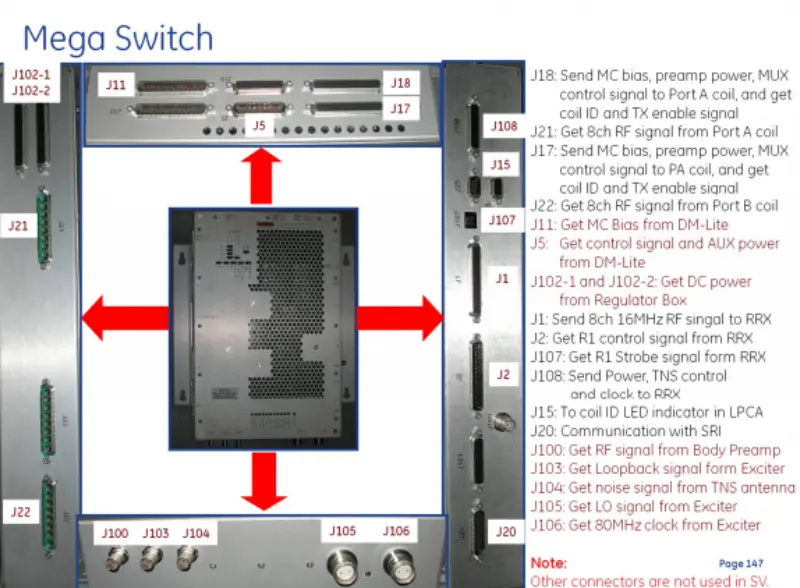

J18: MC előfeszítést, előerősítő teljesítményt és MUX vezérlőjelet küld az A port tekercsére, és kap tekercsazonosítót és TX engedélyező jelet.

J21: 8 csatornás RF jel vétele az A port tekercsről.

J17: MC előfeszítést, előerősítő tápot és MUX vezérlőjelet küld a B port tekercsére, és kap tekercsazonosítót és TX engedélyezési jelet.

J22: 8 csatornás RF jel vétele a B port tekercsről.

J11: Szerezze be az MC Bias-t a DM - Lite-tól.

J5: Vezérlőjel és AUX tápellátás a DM - Lite-től.

J102 - 1 és J102 - 2: Kapjon egyenáramot a szabályozódobozból.

J1: 8-csatornás 16 MHz-es RF jel küldése az RRX-nek.

J2: R1 vezérlőjel beszerzése az RRX-től.

J107: R1 villogó jel beszerzése az RRX-től.

J108: Tápellátás, TNS vezérlés és óra elküldése az RRX-nek.

J15: A tekercsazonosító LED-jelzőhöz az LPCA-ban.

J20: Kommunikáció az SRI-vel.

J100: RF jel vétele a Body Preamp-tól.

J103: Loopback jel lekérése a gerjesztőtől.

J104: Zajjel vétele a TNS antennától.

J105: LO jel lekérése az Excitertől. J106: 80 MHz-es órajel az Excitertől.

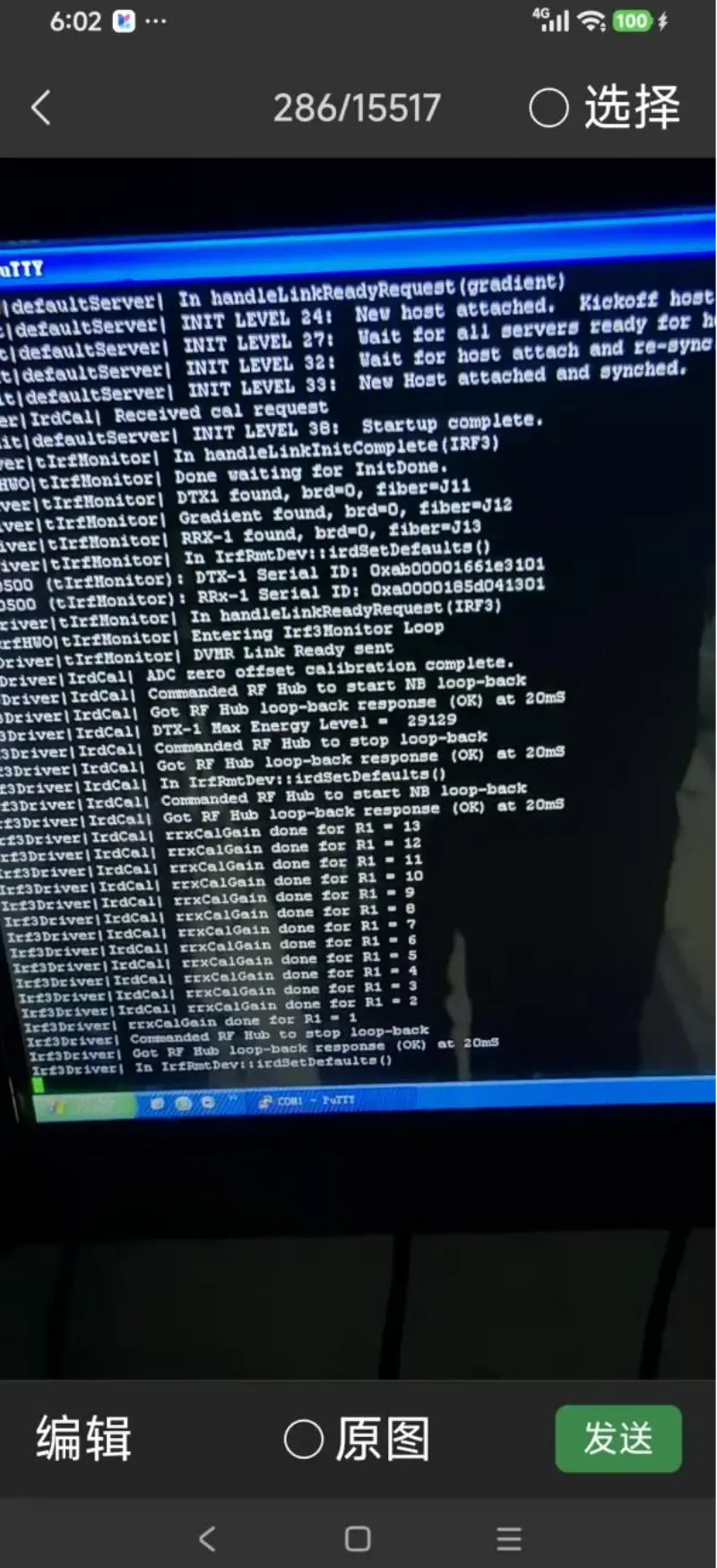

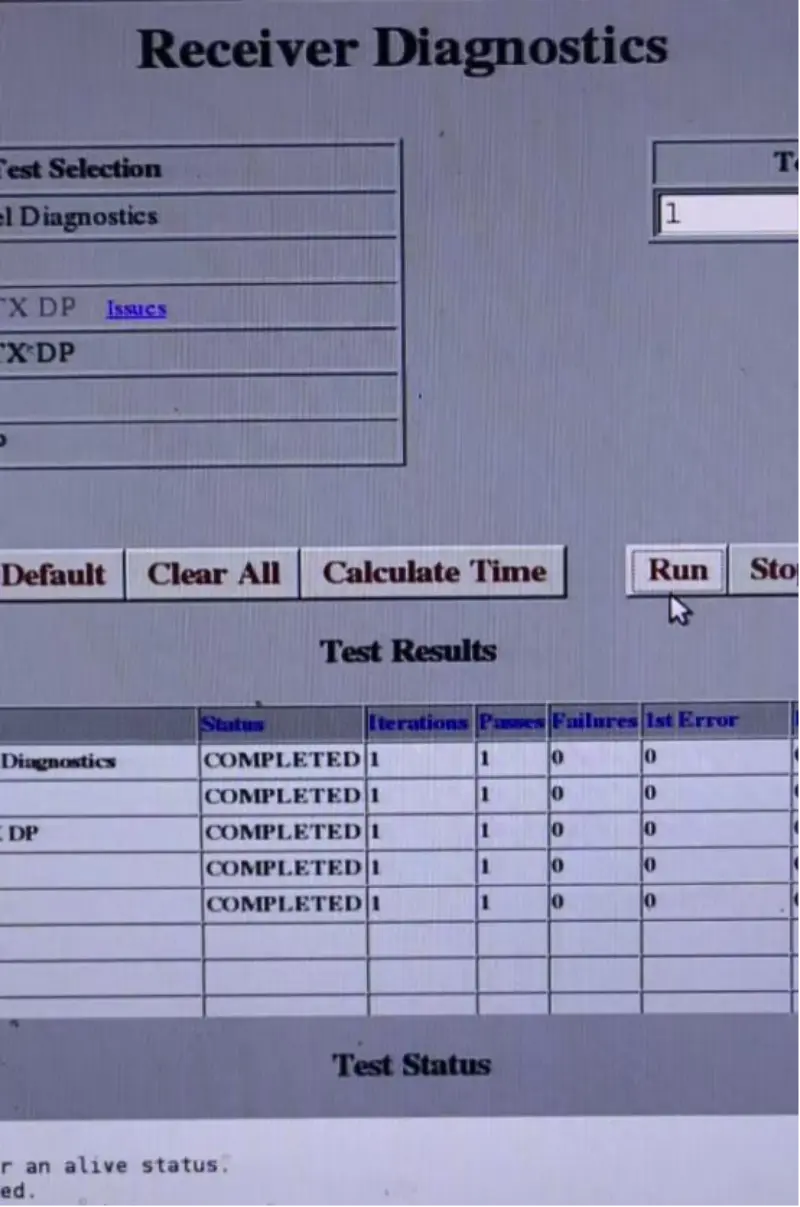

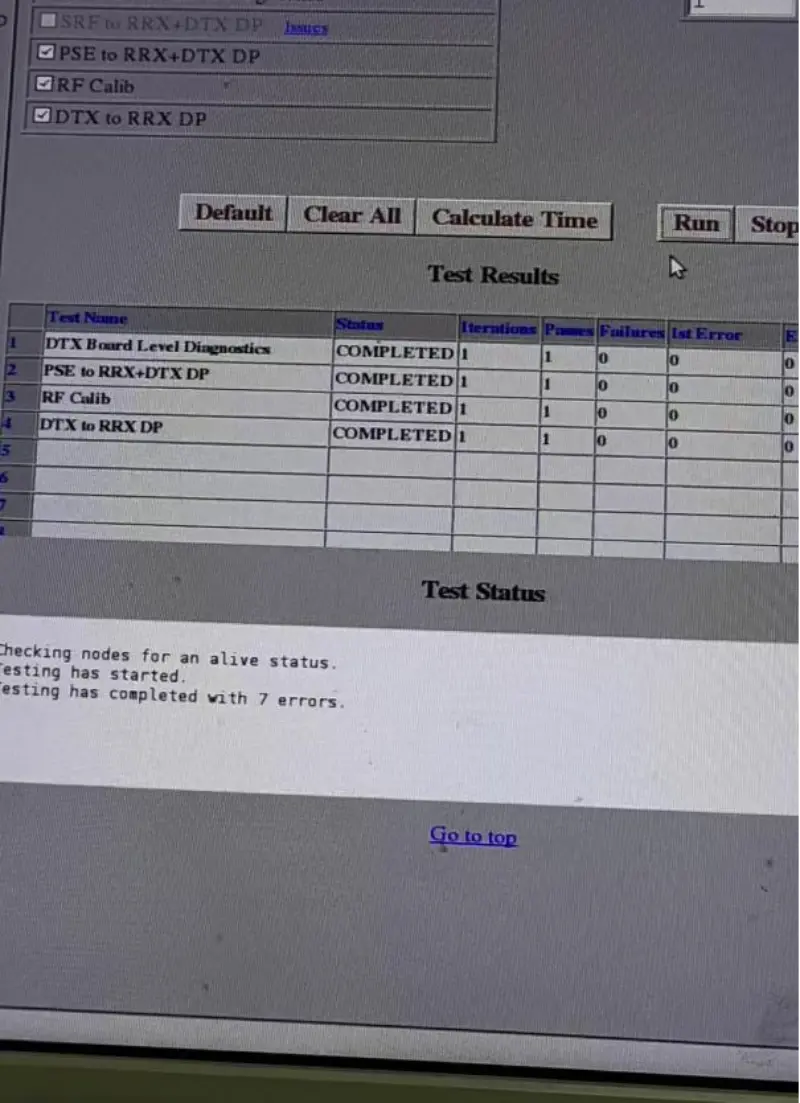

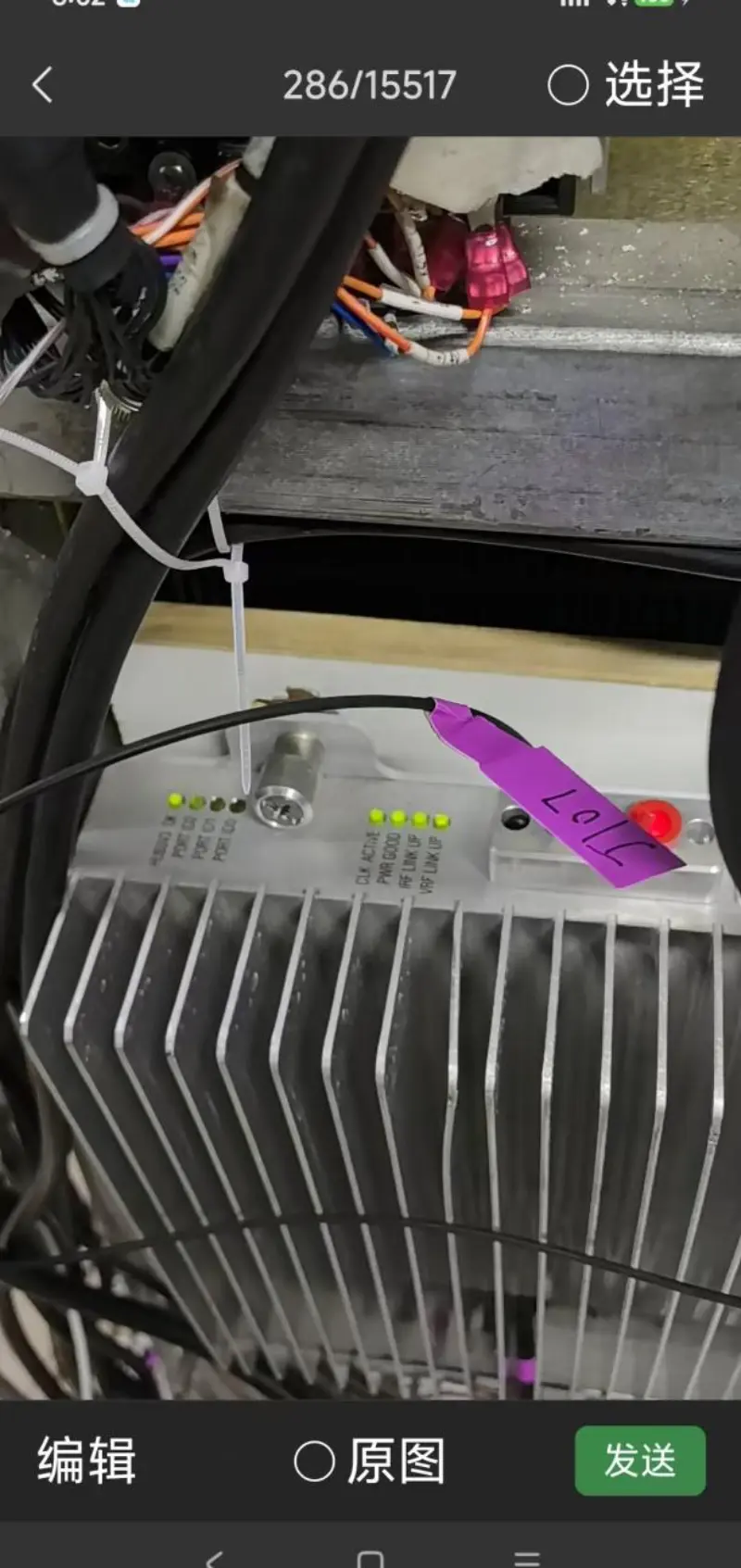

Gyári szintű szolgáltatástesztet kínálunk, amely biztosítja, hogy minden gép szigorú 99,9%-os ellenőrzésen menjen keresztül a szállítás előtt, a GE gyári tesztelési eljárásait követően, beleértve a jelátviteli teljesítmény tesztelését, a jelvételi teljesítmény tesztelését, a kártyaszintű diagnosztikát, az RF teljesítménytesztet és a kommunikációs kapcsolat tesztelését. Röviden, mindent megtesznek az ügyfelek elégedettsége és a magas színvonalú szolgáltatás biztosítása érdekében.

Whatapp: +86 18562532689

Weichat:+86 18562532689

Agilent518@sina.com

Mr. Zhou stúdiója

Tisztelettel2026.03.20
