FSE és GRE Artifact

RENDSZER: MR 0,35T Ovation

Kórház: Daqing Oilfield Általános kórház

PROBLÉMA/TÜNET

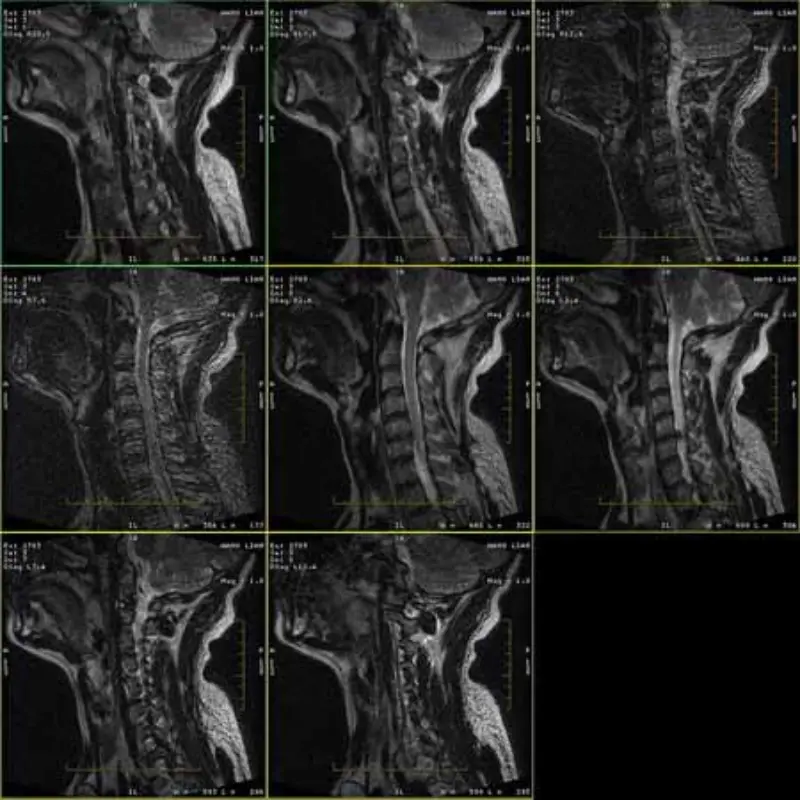

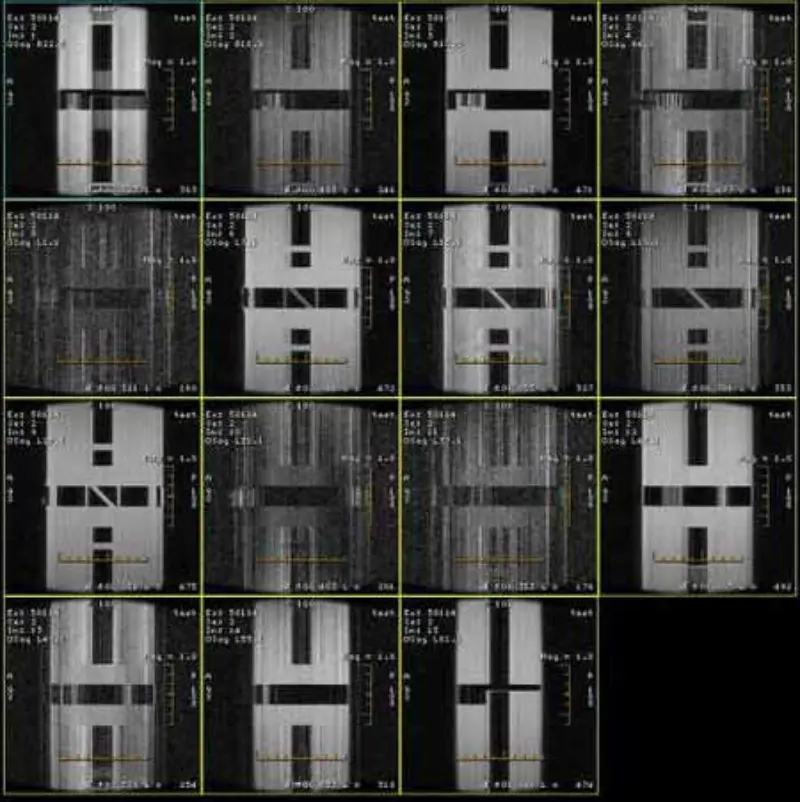

Az FRFSE és GRE protokollok képei szellemképesek, és néha alacsony SNR-képek jelennek meg egy sorozatban. De az SE protokoll képei normálisak.

Kérjük, nézze meg a csatolt képeket.

HIBAELHÁRÍTÁSI ELŐZMÉNY/TIPP

1. Ezek a műtermékek csak az FRFSE és GRE protokollok képében fordulnak elő, de az SE protokoll

képek soha nem jelennek meg. Hajtsa végre a Head SPT gyors ellenőrzését, a fej SNR marginális (körülbelül 8,2).

2. Ellenőrizte az RF ajtót, a világítás teljesítményét, a TCU tápellátását, a PAC tápegységet és a mágneses kijelzőt, minden rendben van.

3. Kicserélték a gradiens erősítőket, az SRU-n lévő szűrőket és a kábeleket, a műtermék továbbra is ugyanazokban a protokollokban fordul elő.   3/3. oldal

4. Tesztelje az alábbi alkatrészeket egy másik helyszínen, minden rendben. a gradiens PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS és fejtekercs

5. Ellenőrizze a DD dióda tulajdonságait, a DD kábeleket és a HV-t, minden normális.

6. Tiltsa le az UCERD RF jelkimenetét, a műtermék eltűnt.

7. Cserélje ki a vevő és fogadó kábeleket, és bypass MA, a probléma továbbra is fennáll.

8. Szerelje szét a Body tekercset, helyezze a mágnesen kívülre, csatlakoztassa az összes kábelt, és szkennelje be újra, a műtermékek még mindig vannak.

9. Ellenőrizzük a tápellátást és a földelést, és megállapítottuk, hogy a PP (Magnet Room) földcsatlakozója nagyon laza. Meghúzzuk és újra szkenneljük, a fej SNR javult

(Fej SNR: 8,9)

ALAKOK/MEGOLDÁS

Végül azt találjuk, hogy valaki csatlakoztat 1 vezetéket az MR berendezés tápfeszültségének 3 feszültség alatti vezetékéből

engedély nélkül szállítani az MR osztályon kívülre. A vezeték eltávolítása és ismételt beolvasása után a rendszer normálisan működik, és a fej SNR 9,3.

Tehát a tápegység minősége befolyásolja a képminőséget.
