Hibaelhárítás a 8 csatornás Cardic tekercs alacsony SNR-je esetén

PROBLÉMA/TÜNET

Ha 8-csatornás szívspirál-szkennelést használ, a kép SNR nem jó. Kézi szkenneléskor nagyon alacsony jelet talál.

ALAKOK/MEGOLDÁS

Az integrált többtekercses ASM alaplap hibás. (dinatron, IC: HC105)

HIBAELHÁRÍTÁSI ELŐZMÉNY/TIPP

1. Használjon 8 csatornás szívtekercses futási teszt SNR-t, minden csatorna sikertelen.

2. MCRT eszközökkel ellenőrizze a 8 csatornás SNR-t, minden csatorna átmegy. Akkor biztos, hogy a tekercs problémája van.

3. Rendeljen új tekercset, de a probléma ugyanaz. A képen szintén alacsony az SNR.

4. Ellenőrizze a modul meghajtó teljesítményét és a STIF és IRF I/O kártya összes csatornáját. A

8 csatorna rendben van.

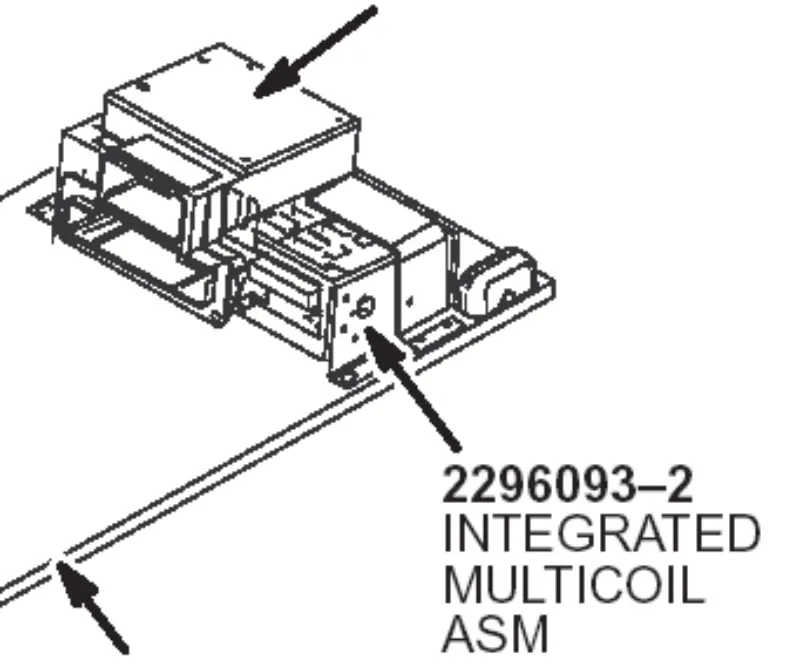

5. Cserélje ki az Integrated Multicoil ASM-et a 8-csatornás kardiális normál képére.

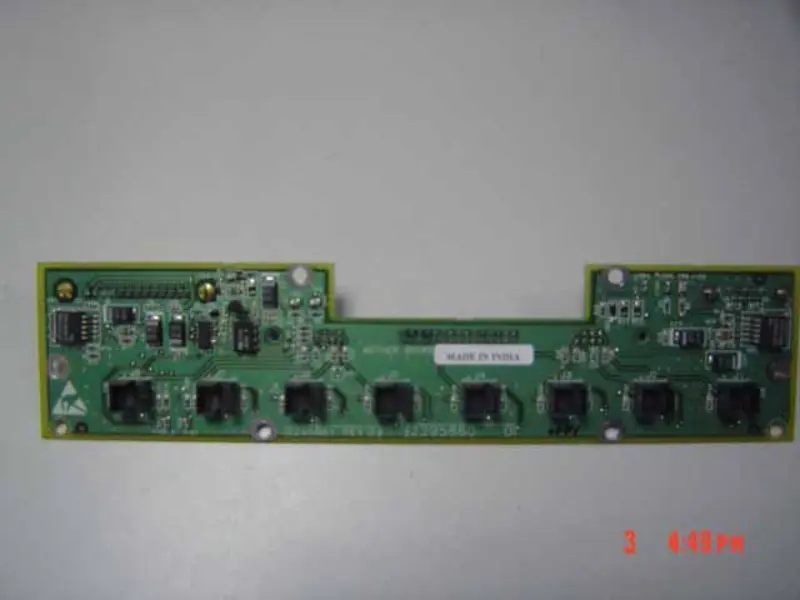

6. Ellenőrizze az alaplapot, keresse meg, hogy a HCT04(6反向器) és egy dynatron rossz.

Tanulás:

Amikor meghatározzuk, hogy a 8 csatornás hibahely a tekercs oldala, ha MCRT eszközöket használunk, jobb, ha ellenőrizzük a 8 csatornát egy másik helyszínen.
